장비명
GladiATR Vision
측정방식
Single reflection
측정샘플
다양한 고체, 액체 샘플
특 징
Monolithic Crystal
크기/무게
W 140 x D 225 x H 340 mm
적용장비
모든 FTIR (630, Alpha 등 제외)

GladiATR Vision



.  작은 영역의 적외선 분석과 동시보기가 결합된 새로운 샘플링 도구

.  Mid IR 전체 스펙트럼 영역에서 Far IR까지 Monolithic Diamond Crystal로 ATR을 볼 수 있음

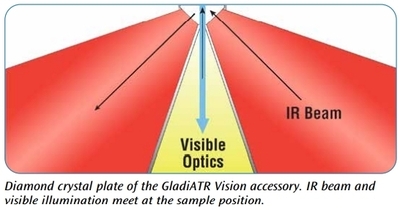

.  LCD 화면에 실시간으로 이미지가 나오는 동안 샘플은 아래로 향하고 Diamond Crystal 위에 배치됨

.  특정 분석 영역에 대한 샘플 배치를 찾고 최적화하는 것이 쉽고 빠름

.  Magnification: 110X magnification

.  ATR Crystal 선택: Diamond, Ge (non-viewing)

.  Crystal 타입: Monolithic

.  입사각: 45 degrees

.  Crystal Dimensions: 3.0 mm Diameter

.  최대 압력: 30,000 psi

.  스펙트럼 범위, Diamond: 4000 to 30cm-1  (IR optics dependent)

.  Heating Options

- Diamond, 210 ºC maximum

- Ge, 130 ºC maximum

.  Specular reflection option: Viewing, 45 degree nominal angle of incidence



기본구성

.  10026-19XX GladiATR Vision Base Optics

.  Stainless Top, Crystal Plates, Temperature control 등 선택 필요



선택구성

.  Stainless Top (1개 이상 선택 필요)



 Part Number

  Description

 10026-2004

  GladiATR Vision Stainless Top

 10026-2005

  GladiATR Vision Heated Stainless Top

 10026-2006

  GladiATR Vision Liquid Jacketed Stainless Top



.  Crystal Plates (1개 이상 선택 필요)






 Part Number

  Description

 10026-2102

  GladiATR Vision Diamond Crystal Plate

 10026-2050

  Ge Crystal Plate (Non-viewing)

 10026-2202

  Specular Reflection Plate (Viewing)

 10026-2200

  Specular Reflection Plate (Non-viewing)



.  High-Pressure Clamp (고체 또는 분말 샘플 측정시 선택 필요)



 Part Number

  Description

 10026-3020

  High-Pressure Clamp

 10076-6026

  Digital Force Adaptor for High-Pressure Clamp



.  Temperature Controlled Crystal Plate



 Part Number

  Description

 10026-4101

  Heated Diamond Crystal Plate, 210 °C (Viewing)

 10026-4050

  Heated Ge Crystal Plate, 130 °C (Non-viewing)

 10026-4112

  Liquid Jacketed Diamond Crystal Plate, 210 °C max (Viewing)

 10076-1610

  Digital Temperature Control Module

 10007-0207

  PIKE TempPRO Software



.  Sampling Options



 Part Number

  Description

 10026-5014

  Flow-Through Attachment,100μL

 10026-5013

  Liquids Retainer and Volatiles Cover Set

 10026-3051

  Volatiles Cover

 10026-5010

  Liquids Retainer
