제품소개

제품소개

장비명
HATR
측정방식
Multiple reflection
측정샘플
다양한 고체, 액체 샘플
특 징
10 or 20 Reflections
크기/무게
W 115 x D 55 x H 70-104 mm
적용장비
모든 FTIR (630, Alpha 등 제외)

HATR



.  저농도 성분 분석의 최대 감도를 위한 최대 20번의 내부 반사

.  ZnSe, KRS-5, Ge, AMTIR, Si crystals를 포함한 교체가능한 Crystal 구성

.  높은 신호대잡음비를 제공

.  HATR은 액체, 반 액체 재료 및 여러 고체 분석에 사용되는 constant path transmission cells, salt plates, KBr pellets을 성공적으로 대체함

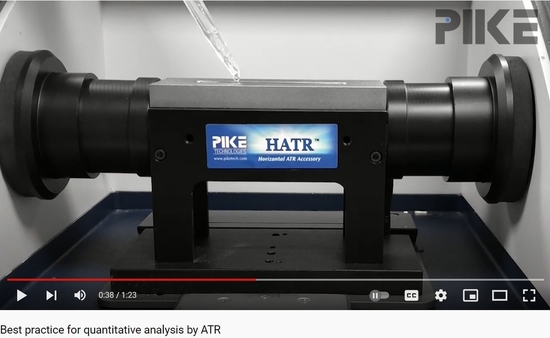

.  일정하고 재현 가능한 유효 경로 길이가 특징으로 정성적 및 정량적 응용 프로그램 모두에 적합

.  HATR 모델은 샘플 구획 내에 들어가도록 설계됨

.  Temperature range: Ambient to 120 °C

.  HATR Crystals: ZnSe, Si, Ge, AMTIR and KRS-5

.  Crystal Dimensions: 80 x 10 x 4 mm / 80 x 10 x 2 mm

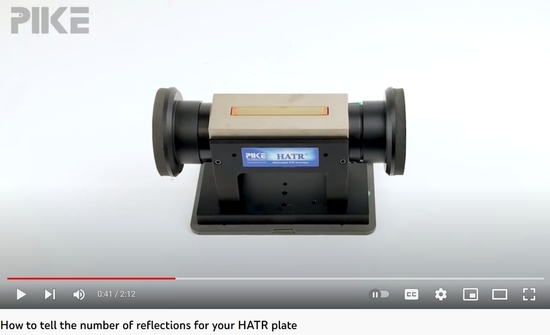

.  샘플에 대한 반사 수

- 10 for 45 degres, 4-mm thick

- 20 for 45 degree, 2-mm thick

- 5 for 60 degree, 4-mm thick



HATR Crystal Plate Choices




Flat Plate

- 폴리머, 필름 샘플을 포함한 고체 샘플 분석용

- Trough plate 배열보다 크기가 큰 고체 샘플에 이상적





Trough Plate

- 샘플을 수용할 수 있는 크고 오목한 crystal로 일반적으로 액체, 분말 또는 페이스트 샘플을 쉽게 샘플링 할 수 있도록 설계됨

- 빠르게 증발하는 샘플의 경우, 샘플링 영역을 덮기 위해 휘발성 물질 덮개를 사용해야함

- Soft powders는 Powder press 옵션을 사용하며 이 장치는 샘플이 채워진 trough 위에 직접 놓고 원하는 결과를 얻을 때까지 손으로 누름





RCPlate

- HATR 크리스탈의 코팅을 확인해야하는 특수 응용 분야를 위해 RCPlate 옵션 제공

- HATR 크리스탈을 쉽게 제거하고 재삽입이 가능하도록 설계됨



Flow-Through cell

- Dynamic laboratory를 위한 다목적 옵션

- ATR Crystal은 O-rings로 밀봉되어 있어 사용자가 크리스탈을 변경할 수 있음

- 샘플은 주사기 또는 1/16-인치 압축피팅에 연결된 튜브를 통해 주입될 수 있음

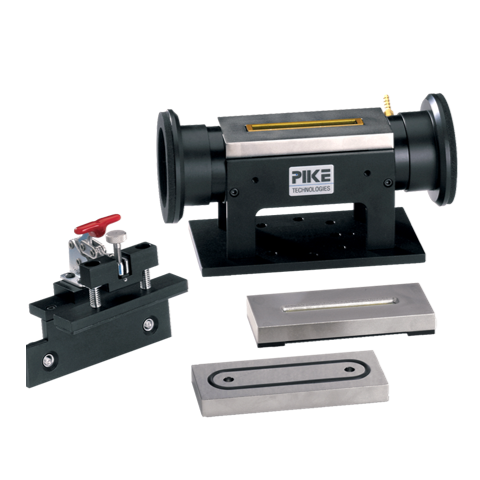

기본구성

.  1002219XX HATR

.  Temperature Control, Flat/Trough Plate 등 선택 필요



선택구성

.  Bundled HATR Systems



 Part Number

  Description

 1002210XX

  HATR Trough Plate system with 45º ZnSe Crystal includes Trough Plate, Volatiles cover and powder press

 1002211XX

  HATR Flat Plate system with 45º ZnSe Crystal includes Flat Plate and HATR Pressure Clamp

 1002212XX

  HATR Combined Trough and Flat Plate system with 45º ZnSe Crystals includes Trough Plate, Flat Plate, Volatiles Cover, Powder press and Pressure Clamp

 1002411XX

  HATRPlus Flat Plate system with 45º ZnSe Crystal includes Flat Plate and HATR Pressure Clamp



.  HATR Base Optics



 Part Number

  Description

 1002219XX

  HATR Platform Optics Assembly

 1002419XX

  HATRPlus Platform Optics Assembly



.  Pressure Clamp (고체, 필름, 파우더 분석시 선택 필요)



 Part Number

  Description

 100223050

  HATR (pivoting) Pressure Clamp

 100223054

  HATR High-Pressure Clamp

 100243050

  HATRPlus (pivoting) Pressure Clamp

 100243053

  HATRPlus High-Pressure Clamp



.  Crystal Plates (1개 이상 선택 필요)







 Part Number

  Description

 10022201045

  Trough Plate, ZnSe, 45º

 10022202045

  Flat Plate, ZnSe, 45º

 10022202445

  Sealed Flat Plate, ZnSe, 45º

 10022201245

  Trough Plate, ZnSe, 45º, 2 mm

 10022202245

  Flat Plate, ZnSe, 45º, 2 mm

 10022203045

  Trough Plate, KRS-5, 45º

 10022204045

  Flat Plate, KRS-5, 45º

 10022205045

  Trough Plate, Ge, 45º

 10022206045

  Flat Plate, Ge, 45º

 10022206445

  Sealed Flat Plate, Ge, 45º

 10022205245

  Trough Plate, Ge, 45º, 2 mm

 10022206245

  Flat Plate, Ge, 45º, 2 mm

 10022207045

  Trough Plate, AMTIR, 45º

 10022208045

  Flat Plate, AMTIR, 45º

 10022209045

  Trough Plate, Si, 45º

 10022210045

  Flate Plate, Si, 45º



.  Heated Crystal Plates







 Part Number

  Description

 100225110

  HATR Heated Trough Plate, ZnSe, 45º

 100225120

  HATR Heated Trough Plate, AMTIR, 45º

 100225130

  HATR Heated Trough Plate, KRS-5, 45º

 100225140

  HATR Heated Trough Plate, Si, 45º

 100225150

  HATR Heated Trough Plate, Ge, 45º



 Part Number

  Description

 100225210

  HATR Heated Flow-Through Cell, ZnSe, 45º

 100225212

  HATR Heated Flow-Through Cell, ZnSe, 45º, 2 mm

 100225220

  HATR Heated Flow-Through Cell, AMTIR, 45º

 100225230

  HATR Heated Flow-Through Cell, KRS-5, 45º

 100225240

  HATR Heated Flow-Through Cell, Si, 45º

 100225250

  HATR Heated Flow-Through Cell, Ge, 45º

 100225252

  HATR Heated Flow-Through Cell, Ge, 45º, 2 mm

 100225225

  HATR Heated Flow-Through Cell with UV Port, AMTIR, 45º



 Part Number

  Description

 100761610

  Digital Temperature Control Module

 100070207

  PIKE TempPRO Software







.  Flow-Through Cells





 Part Number

  Description

 100224010

  HATR Flow-Through Cell, ZnSe, 45º

 100224012

  HATR Flow-Through Cell, ZnSe, 45º, 2 mm

 100224020

  HATR Flow-Through Cell, AMTIR, 45º

 100224030

  HATR Flow-Through Cell, KRS-5, 45º

 100224040

  HATR Flow-Through Cell, Si, 45º

 100224050

  HATR Flow-Through Cell, Ge, 45º

 100224052

  HATR Flow-Through Cell, Ge, 45º, 2 mm

 100225228

  HATR Flow-Through Cell with UV Port, AMTIR, 45º



.  Liquid Jacketed Crystal Plates



 Part Number

  Description

 100225310

  HATR Liquid Jacketed Trough Plate, ZnSe, 45º

 100225320

  HATR Liquid Jacketed Trough Plate, AMTIR, 45º

 100225330

  HATR Liquid Jacketed Trough Plate, KRS-5, 45º

 100225340

  HATR Liquid Jacketed Trough Plate, Si, 45º

 100225350

  HATR Liquid Jacketed Trough Plate, Ge, 45º



.  Liquid Jacketed, Flow-Through Crystal Plates



 Part Number

  Description

 100225410

  HATR Liquid Jacketed Flow-Through Plate, ZnSe, 45º

 100225412

  HATR Liquid Jacketed Flow-Through Plate, ZnSe, 45º, 2 mm

 100225420

  HATR Liquid Jacketed Flow-Through Plate, AMTIR, 45º

 100225430

  HATR Liquid Jacketed Flow-Through Plate, KRS-5, 45º

 100225440

  HATR Liquid Jacketed Flow-Through Plate, Si, 45º

 100225450

  HATR Liquid Jacketed Flow-Through Plate, Ge, 45º

 100225452

  HATR Liquid Jacketed Flow-Through Plate, Ge, 45º, 2 mm



.  RCPlate



 Part Number

  Description

 100222300

  RCPlate for HATR (for 45º crystals)



.  Replacement Parts



 Part Number

  Description

 100223051

  HATR Volatiles Cover

 100223052

  HATR Powder Press

 101605554

  Crystal, Trap, ZnSe, 45º, 80 x 10 x 4 mm

 101605559

  Crystal, Trap, ZnSe, 45º, 80 x 10 x 2 mm

 101605555

  Crystal, Trap, KRS-5, 45º, 80 x 10 x 4 mm

 101605556

  Crystal, Trap, Ge, 45º, 80 x 10 x 4 mm

 101605560

  Crystal, Trap, Ge, 45º, 80 x 10 x 2 mm

 101605557

  Crystal, Trap, AMTIR, 45º, 80 x 10 x 4 mm

 101605558

  Crystal, Trap, Si, 45º, 80 x 10 x 4 mm

 101605561

  Crystal, Trap, ZnSe, 60º, 80 x 10 x 4 mm

 101605562

  Crystal, Trap, Ge, 60º, 80 x 10 x 4 mm

 100223032

  Spacer for HATR Flow cell, 2 mm

 100223033

  Spacer for HATR Flow cell, 4 mm

 100223040

  Viton O-Ring for HATR Flow-Through Cell, Upper

 100223045

  Viton O-Ring for HATR Flow-Through Cell, Lower

 100223041

  Perfluoroelastomer O-Ring for HATR Flow-Through Cell, Upper

 100223046

  Perfluoroelastomer O-Ring for HATR Flow-Through Cell, Lower
