제품소개

제품소개

장비명
Reflective Objectives
측정방식
반사 Reflection
측정샘플
미소 샘플 Micro size sample
특 징
Aspheric Surfaces Objectives
적용장비
FTIR Microscope

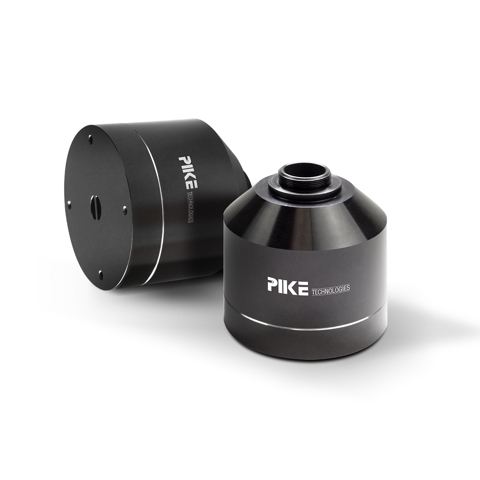

Reflective IR Microscope Objectives



.  반사형: 20X, 40X, 100X

.  0.7보다 큰 High NA (Numeral Aperture)

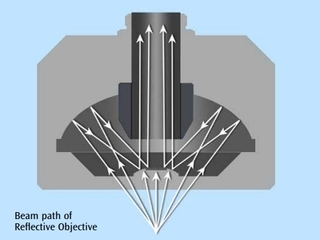

.  Reflective 또는 Mirror를 기반으로 한 디자인을 사용

.  비구면 제작으로 이미지 품질 저하 없이 높은 개구 수에 도달

.  Chromatic aberration (색수차) 없음

.  전체 스펙트럼 범위

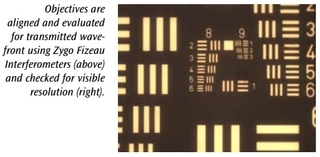

.  정렬 불필요

.  사용하기 쉽고 튜브 길이, 나사산, 높이 및 동 초점 길이에 대한 표준 기계적 치수를 구현하여 기존 현미경 및 어댑터와의 호환성을 보장

.  설치 후 추가 조정 불필요



기본구성

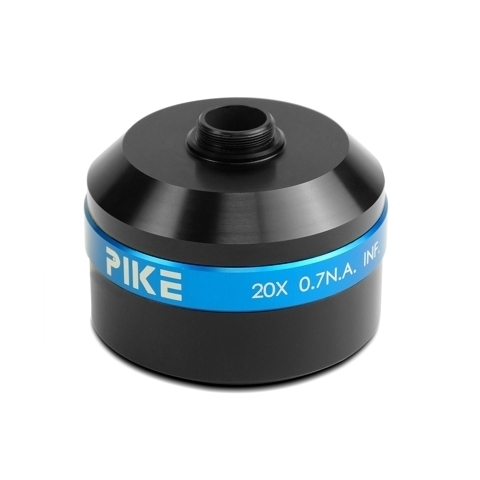

.  108910001 20X, 0.70NA Infinite Schwarzschild Objective

.  108910005 20X, 0.70NA Finite Schwarzscjild Objective

.  108910007 40X, 0.78NA Infinite Schwarzschild Objective

.  108910002 40X. 0.78NA Finite Schwarzschild Objective

.  108910003 100X, 0.80NA Infinite Schwarzschild Objective

.  108910004 100X, 0.80NA Finite Schwarzschild Objective

.  108910010 20X, Narrow Infinite Schwarzschild Objective

.  108910008 40X, Narrow Infinite Schwarzschild Objective

.  108910009 15X, LWD Finite Schwarzschild Objective



Specification





  20X

  40X

  100X

 Infinite PN

  108910001

  108910007

  108910003

 Finite PN

  108910005

  108910002

  108910004

 Numerical Aperture

  0.70

  0.78

  0.80

 Outer Dia

  80 nm

  72 mm

  70 mm

 Thread

  RMS

  RMS

  RMS

 Entrance Pupil Diameter

  15.0 mm

  8.5 mm

  3.4 mm

 Obscuration

  52.9%

  42.9%

  60%

 Spider

  3 legs

  3 legs

  3 legs

 Design Spot Size@ λ=550nm

  0.50 μm

  0.45 μm

  0.44 μm

 Design Spot Size@ λ=5μm

  4.55 μm

  4.11 μm

  3.98 μm

 Surface Type

  Aspheric

  Aspheric

  Aspheric

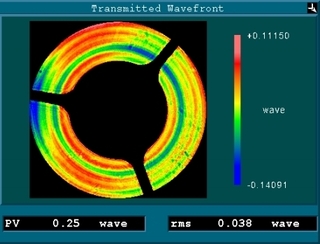

 Surface Accuracy

  λ/4

  λ/4

  λ/4

 WD

  14.0 mm

  8.3 mm

  1.8 mm

 Parfocal

  67 mm

  60 mm

  60 mm

 MTL (for finite conjugate)

  160 mm (DIN Standard)

  160 mm (DIN Standard)

  160 mm (DIN Standard)

 Tube Lens F.L. (for infinite conjugate)

  200 mm

  200 mm

   200 mm

 Height

  58 mm

  57 mm

  63 mm

 Adjustment

  No

  No

  No
