제품소개

장비명
Refractive Objectives
측정방식
투과, 반사, Ge ATR
측정샘플
미소 샘플 Micro size sample
특 징
전체 mid-IR 영역 포괄
적용장비
FTIR Microscope

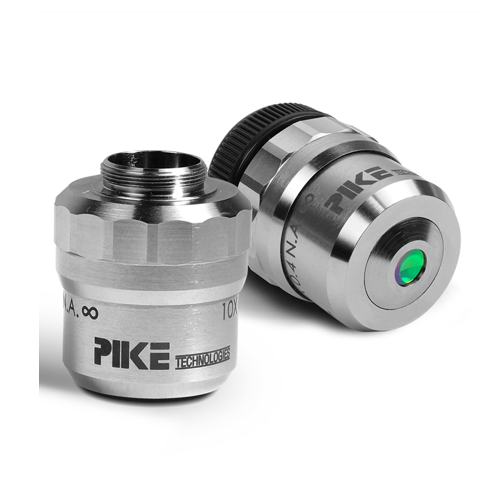

Refractive IR Microscope Objectives



.  5X, 10X, 20X, 25X

.  Near, 전체 mid-IR 스펙트럼 영역을 커버하는 적외선 현미경 대물렌즈

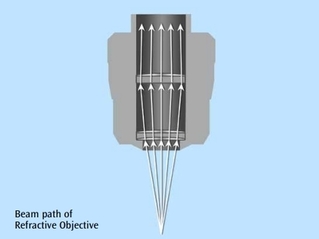

.  Refractive 디자인에서는 광학 소자에 의해 시스템을 통과하는 빛이 굴절되거나 구부러짐

.  가시광선과 적외선 영역을 동시에 커버할 수 있는 옵션

.  무한한 conju-gate objectives와 함께 사용할 수 있는 다양한 IR Tube lenses 제공

.  가장 일반적인 것은 2-13µm (PN 892-0003)에서 비구면 및 색채 보정 기능이있는 1” 직경의 Air spaced doublet

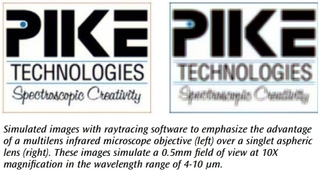

.  비구면 제작으로 이미지 품질 저하 없이 높은 개구 수에 도달



기본구성

.  108920003 IR Tube Lens

.  108920004 25X, 0.40NA IR Refractive Objective

.  108920005 10X, 0.40NA IR Plan Achro IR Refractive Objective

.  108920014 25X, 0.40NA IR VIS Parfocal Refractive Objective

.  108920016 10X, 0.28NA Ge IR Refractive Objective

.  108920007 5X, LWD Ge IR Refractive Objective

.  108920008 20X, Plan Apo Ge IR Refractive Objective



선택구성

. Specifications





  108920007

  108920016

  108920005

  108920008

  108920004

 Magnification

  5X LWD

  10X LWD

  10X Plan Apo

  20X Plan Apo

  25X Achro

 Numerical Aperture

  0.17

  0.28

  0.40

  0.80

  0.40

 Entrance Pupil Diameter

  11.4 mm

  8.0 mm

  16.0 mm

  16.0 mm

  8.0 mm

 Conjugate

  Finite

  Finite

  Infinite

  Infinite

  Infinite

 Working Distance

  23.0 mm

  15.5 mm

  5.2 mm

  1.0 mm

  2.5 mm

 Parfocal Length

  45 mm

  45 mm

  45 mm

  50 mm

  16 mm **

 Barrel Outer Diameter

  25.5 mm

  25.5 mm

  36.4 mm

  40.0 mm

  16.0 mm

 Threads

  RMS

  RMS

  RMS

  RMS

  RMS

 Mechanical Tube  Length*

  160 mm

  160 mm

  N/A

  N/A

  N/A

 Tube Lens Correction

  N/A

  N/A

  200 mm

  200 mm

  200 mm

 Height

  22.5 mm

  34.5 mm

  45.6 mm

  54.2 mm

  19.3 mm

 Adjustment

  No

  No

  No

  No

  No

 Standard AR Coating***

  3-12 μm

  3-12 μm

  5-10 μm

  5-10 μm

  3-12 μm

 Design Wavelength

  5 μm

  5 μm

  8 μm

  8 μm

  9 μm

 Material Wavelength

  2-17 μm

  2-17 μm

  0.53-10 μm

  0.53-10 μm

  0.53-13 μm

 Miscellaneous

  Matching visible obj also available

  Matching visible obj also available

  3 μm focal shift.

Over5-10μm
