제품 상세보기

제품 상세보기

장비명
ATRMax II
측정방식
Multiple reflection
측정샘플
다양한 고체, 액체, 필름
특 징
입사각 25 - 65도
적용장비
FTIR

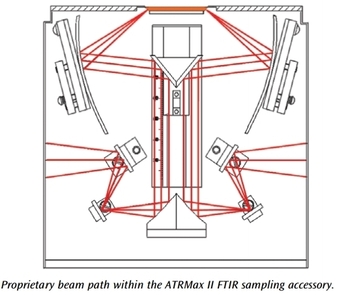

ATRMAX II Variable Angle Horizontal ATR Accessory



.  입사각 25도 - 65도, Variable angle ATR

.  3 to 12 reflections of IR beam

.  0.5 - 10 micron depth of penetration - 크리스탈 재료, 입사각, 샘플의 굴절률 및 IR빔의 파장에 따라 다름

.  Solid, Film, Powder, Liquid 샘플용 Flat, Trough Crystal Plates

.  Temperature Range: Ambient to 120°C



Crystal Plate Configurations





Flat Plate

-  코팅, 필름, 비 입자 고체 분석용

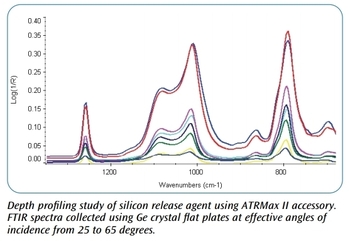

-  깊이 프로파일링 연구와 ATR 스펙트럼 데이터의 최적화가 포함됨





Trough Plate

-  액체, 페이스트, 파우더 샘플 분석용

-  일반적인 응용 분야에는 오일, 세제 및 기타 액체 샘플 분석이 포함됨

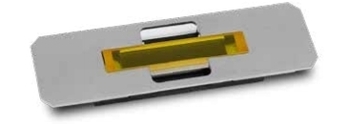

RCPlate

-  ATR Crystal위 코팅을 확인해야하는 특수 응용 분야를 위해 제공됨

-  크리스탈을 쉽게 제거하고 다시 삽입할 수 있도록 설계됨

-  ATR Crystal에 직접 증착된 코팅, 단분자 층 또는 생물막 분석용

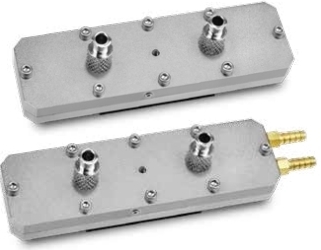

Flow-Through Cells

-  제거가능한 크리스탈이 특징

-  크리스탈의 교체가 가능하고 끈적거리는 샘플 세척이 용이함

-  Liquid jacketed version을 사용하면 액체 순환기를 사용하여 가열 또는 냉각 된 온도에서 샘플을 측정할 수 있음

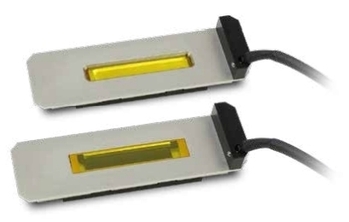

Resistively Heated Crystal Plates

-  ATRMax II Trough, Flat, Flow-through cell 버전에 사용가능

-  이 Heated Crystal Plates는 온도 조절 모듈을 사용하여 구동됨



기본구성

.  10023-19XX ATRMax II Variable Angle HATR

.  10023-10XX ATRMax II Trough Plate System with 45° ZnSe Crystal includes Trough Plate, Volatiles Cover and Power Press

.  10023-11XX ATRMax II Flat Plate System with 45° ZnSe Crystal includes Flat Plate and Pressure Clamp

.  10023-12XX ATRMax II Combined Trough and Flat Plate System with 45° ZnSe Crystals includes Trough Plate, Flat Plate, Volatiles Cover, Powder Press and Pressure Clamp

.  Crystal Plates, Crystals 등 선택 필요



선택구성

.  Crystal Plates (1개 이상 선택 필요)



 Part Number

  Description

 10023-2001

  Trough Plate, ZnSe, 45º

 10023-2011

  Flat Plate, ZnSe, 45º

 10023-2021

  Trough Plate, ZnSe, 30º

 10023-2031

  Flat Plate, ZnSe, 30º

 10023-2041

  Trough Plate, ZnSe, 60º

 10023-2051

  Flat Plate, ZnSe, 60º

 10023-2003

  Trough Plate, Ge, 45º

 10023-2013

  Flat Plate, Ge, 45º

 10023-2023

  Trough Plate, Ge, 30º

 10023-2033

  Flat Plate, Ge, 30º

 10023-2043

  Trough Plate, Ge, 60º

 10023-2053

  Flat Plate, Ge, 60º

 10023-2046

  Trough Plate, AMTIR, 45º

 10023-2047

  Flat Plate, AMTIR, 45º

 10023-2002

  Trough Plate, KRS-5, 45º

 10023-2012

  Flat Plate, KRS-5, 45º

 10023-2022

  Trough Plate, KRS-5, 30º

 10023-2032

  Flat Plate, KRS-5, 30º

 10023-2042

  Trough Plate, KRS-5, 60º

 10023-2052

  Flat Plate, KRS-5, 60º

 10023-2044

  Trough Plate, Si, 45º

 10023-2045

  Flat Plate, Si, 45º



.  Pressure Clamp



 Part Number

  Description

 10023-3050

  ATRMax Pressure Clamp



.  Sampling Options



 Part Number

  Description

 10023-2800

  Automated Upgrade for ATRmax II

 10023-2850

  Automated Option for ATRmax II

 10023-2300

  RCPlate for ATRmax II

 10023-4000

  ATRMax Flow Cell Assembly (order Crystal seperately)

 10023-4100

  ATRMax Liquid-jacketed Flow-Through Cell Assembly (order crystal seperately)

 10023-4200

  ATRMax Heated Flow-Through Cell Assembly (order Crystal seperately)

 10023-4300

  ATRMax Heated Trough Plate Assembly (order Crystal seperately)

 10023-4400

  ATRMax Heated Flat Plate Assembly (order Crystal separately)

 10013-4200

  ATR Variable Angle Heating Conversion Plate

 10076-1610

  Digital Temperature Control Module

 10007-0207

  PIKE TemPRO Software



.  Crystals



 Part Number

  Description

 10160-5563

  Crystal, 45º, Trap., 56 x 10 x 4 mm, ZnSe

 10160-5571

  Crystal, 60º, Trap., 56 x 10 x 4 mm, ZnSe

 10160-5569

  Crystal, 30º, Trap., 56 x 10 x 4 mm, Ge

 10160-5565

  Crystal, 45º, Trap., 56 x 10 x 4 mm, Ge

 10160-5573

  Crystal, 60º, Trap., 56 x 10 x 4 mm, Ge

 10160-5570

  Crystal, 30º, Trap., 56 x 10 x 4 mm, Si

 10160-5567

  Crystal, 45º, Trap., 56 x 10 x 4 mm, Si

 10160-5575

  Crystal, 60º, Trap., 56 x 10 x 4 mm, Si

 10160-5566

  Crystal, 45º, Trap., 56 x 10 x 4 mm, AMTIR

 10160-5574

  Crystal, 60º, Trap., 56 x 10 x 4 mm, AMTIR



.  Replacement Parts



 Part Number

  Description

 10023-3051

  ATRMax II Volatiles Cover

 10023-3052

  ATRMax II Powder Press

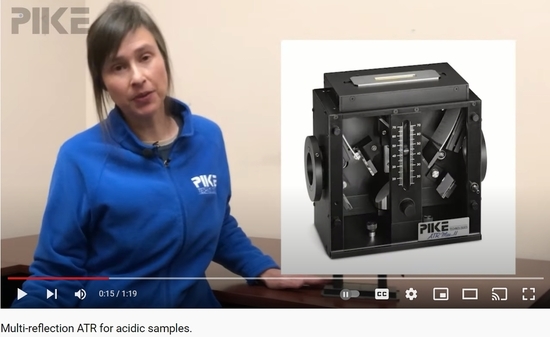

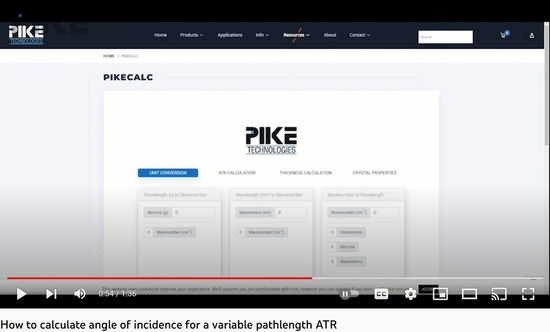

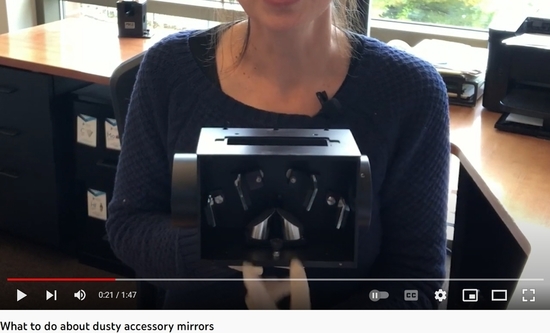

제품 관련 영상

















장비 관련 상세 문의를 원하시면 -> Click 또는 02-2659-9948 /  kri@k-ri.co.kr
