장비명
Free standing Polarizers
측정방식
편광
특 징
파장범위: 20 µm to 10mm
적용장비
FTIR

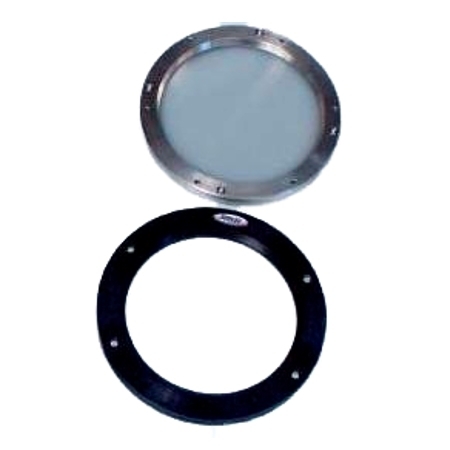

Free standing Polarizers



.  독립형 와이어 그리드를 사용하는 mid ir ~ 밀리미터 파장을 위한 효율적인 편광기

.  와이어 간격이 12.5μm 또는 25μm 인 마운팅 프레임에 고정된 병렬 5μm 또는 10μm 텅스텐 와이어 어레이로 구성

.  Wide wavelength range: 20 µm to 10mm

.  High degree of polarization: >99.9%

.  High transmission efficiency

.  Clear aperture: 25mm ~ 120mm



기본구성



 Part Number

 Anodized Aluminum Frame

 Wire Diameter (µm)

 Period (µm)

 O.D.(mm)

 I.D.(mm)

 Thick(mm)

 15GS57200

  50

  25

  10

  5

  12.5

 15GS57201

  50

  25

  10

  10

  25

 15GS57202

  80

  50

  12

  5

  12.5

 15GS57203

  80

  50

  12

  10

  25

 15GS57204

  105

  75

  12

  5

  12.5

 15GS57205

  105

  75

  12

  10

  25

 15GS57206

  130

  100

  12

  5

  12.5

 15GS57207

  130

  100

  12

  10

  25

 15GS57100

  140

  120

  12.7

  10

  25

 15GS57110

  140

  120

  12.7

  10

  50

 15GS57130

  133.35

  95.25

  12.7

  10

  25

 15GS57135

  133.35

  95.25

  12.7

  5

  12.5
