장비명
Mid-IR IntegratIR
측정방식
적분구 Integrating
측정샘플
고체 및 흡수율이 높은 샘플
검출기
MCT / DTGS / InGaAs 중 택1
특징
산란되는 샘플의 투과 및 확산반사 측정에 주로 이용



Mid-IR IntegratIR

. 금 코팅이 되어있는 3인치 구체로 랑베르 산란체 방식의 고성능 측정장비

. 고체의 반사 특성 연구, 광산란 분석 및 흡수율이 높은 샘플을 분석시 용이

. Standard sampling techniques으로 구하기 어려운 스펙트럼을 수집 시 유용

. 입사각이 12도로 반구형 확산 반사 측정

. 최대 성능을 위하여 전용 검출기가 장착되며,  MCT / DTGS 중 택 1(NIR 범위에서 측정시 InGaAs 구입 가능)

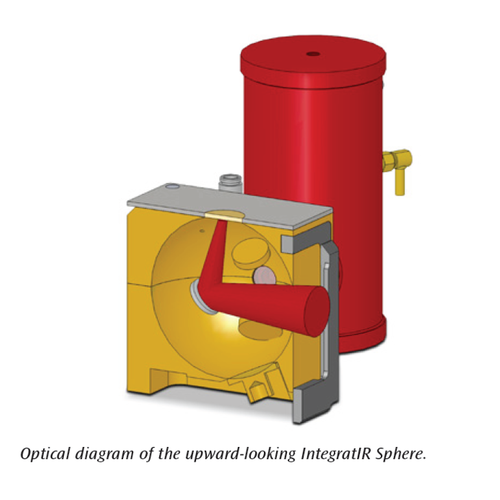

. 샘플을 위쪽에 거치가능한 상향식은 대형이거나 두꺼운 샘플에 적합함

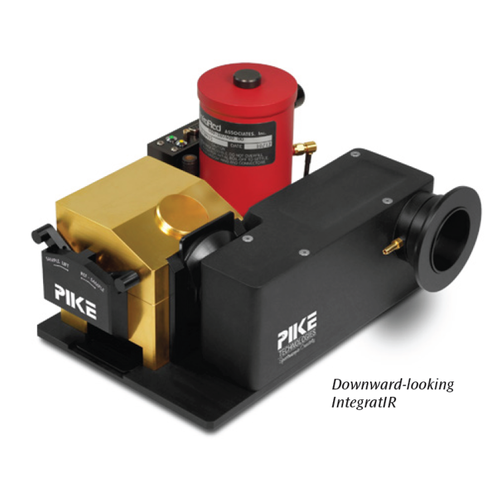

. 구체 아래에 배치할 수 있는 하향식은 Window를 통과하지 않고 Beam이 샘플에 직접적으로 닿으므로 분말과 미립자 물질 측정에 적합

. 투과율 측정은 2 x 3" 샘플 홀더에 넣고 마운팅 하여 측정 가능

Mid-IR IntegratIR – Integrating Sphere

• 3-inch sphere – gold-coated, Lambertian scatterer for high-performance measurements
• 12-degree hemispherical diffuse reflectance measurement with specular exclusion port

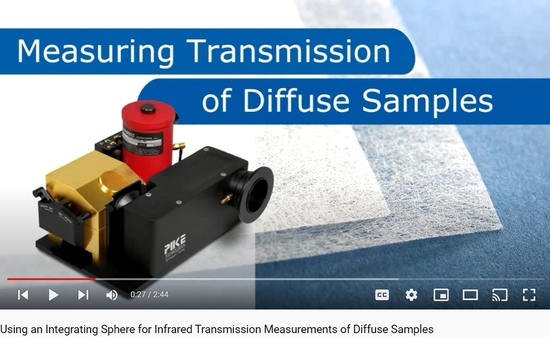

• Diffuse transmission station for measurement of highly scattering samples in transmission mode
• Choice of integrated, high-performance detector MCT or DTGS for ultimate configurability
• Upward- and downward-looking optical configurations to accommodate a wide range of sample sizes and types
• In-sample-compartment design to minimize laboratory space requirement
• Configurations available for most FTIR spectrometers



IntegratIR    SPECIFICATIONS
Optical Design :  Upward- or downward-looking sample spheres
Angle of Incidence :  12 Degrees
Sphere Size and Surface  :  3” (76.2 mm) gold-coated Lambertian surface
Sample Port Size :  20 mm
Specular Exclusion Port :  Standard
Sphere Dimensions (W x D x H) :  159 x 248 x 154 mm (excludes baseplate)
Sample Opening,
Downward Sphere (W x D x H) : 		 50.8 x 35.5 x 12.7 mm
Detector Choice :  DTGS, MCT or InGaAs
Spectral Range, MCT Detectors :  Wide-band: 5000–500 cm-1
Mid-band: 5000–650 cm-1
Narrow-band: 5000–800 cm-1
Spectral Range,
Extended DTGS Detector
with CsI Window : 		 5000–250 cm-1
Spectral Range,
InGaAs Detector : 		 12,200–3850 cm-1
